Anwendung an Drehrohren


In Drehrohren oder Drehrohröfen werden Materialien erhitzt und/oder durch Drehung vermischt, gemahlen, verbrannt oder gesintert. Angetrieben werden diese Anlagen über Zahnkränze oder Kettenantriebe.  Auf den Stützrollen liegt die Last der Trommel.

Die Axialrollen dienen zur Stabilisierung und Bewegung der Drehrohre um die Materialaustragung sicher zu stellen. Axialrollen (Stoßrollen) werden hydraulisch oder mechanisch an die Ringflanke angepresst.



Branchen:

Zement-, Kalk- Gipswerke, Putz und Mörtelindustrie, chemische Fabriken, Papierindustrie, Stahlwerke, Zuckerfabriken, Steinbrüche, Grundstoffindustrie etc.


Problem an Stützrollen:

Manuelle Schmierung an den Stützrollen und den Ringen mit Öl oder Fett.

Staub, Regen, Verschmutzung beeinflussen die Haltbarkeit solcher manueller Schmierungen negativ. Gefahr der Umweltverschmutzung durch herabtropfende Schmiermittel.



Lösung:

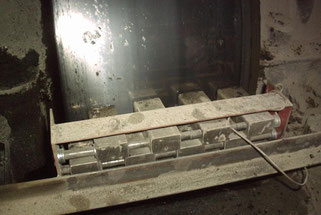

Montieren von Trockenschmierblöcken Type HG045 an die Stützrollen entsprechend der Breite der Rollen. Bis zur erforderlichen Breite 200 – 500mm von 2 bis zu 8 Blöcken in Einzelhalterungen um auch an nicht mehr ebenen Rollen gleichmäßigen Schmierstoffauftrag zu erreichen.



Standardlösungen sind auch Einzelblöcke aus HG045 Material in verschiedenen, teils genormten Maßen, z.B. 350x30x200mm, oder 430x30x50mm



Durch die Trockenschmierblöcke erreichen wir wartungsfreie, ökologische, trockene und wasserfeste Schmierung bis zu 2 Jahren !


Problem an Axialrollen:

Axialrollen und Seitenflächen der Stützringe sind durch die hohen Drücke extrem belastet – Gefahr das diese sich verformen und einlaufen.



Lösung:

Einsatz von Schmierblöcken Type 10036 mit Rahmen und Halterung um Verschleiß und Verformung an der Axialrolle und am Ring zu verhindern und aufzuhalten, gleichzeitig wartungsfrei, trocken zu schmieren.



Durch Auftrag von Molybdändisulfid entsteht eine extrem belastbare, trockene Schmierschicht welche sich wartungsfrei automatisch erneuert.


Verwendetes System am Beispiel Druck-Axialrolle mit 150mm Breite:

  • 2x Schmierblock Type 10036
  • 2x Halterung H015Trkt.
  • 1x Rahmen mit Schnellwechselsystem Trkt2
